オーム電機
メーカーお問い合わせ：0120-963-006

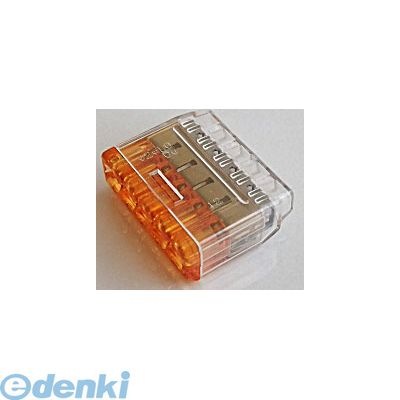

●差込型電線コネクター（クイックロック）５本用の５０個入り

●電線の被覆をむき、差し込むだけで接続が可能です。

●差し込まれた電線が確認しやすく（見やすく）なりました。

●圧着工具、テーピングが不要です。

●カバーが透明で結線が目で確認できます。

●適用電線：銅／単線φ１．６ｍｍφ２．０ｍｍ

●ストリップゲージ：１３ｍｍ仕様

●定格電圧：ＡＣ３００Ｖ

●定格電流：２０Ａ

●使用温度：１２５℃

●材質
スプリング：ステンレス鋼
導電板：無酸素銅（すずメッキ）
ハウジング：ポリカーボネート（ＵＬ９４Ｖ２)規格

●ＪＩＳＣ２８１３（屋内配線用差込型電線コネクタ）適合品

●都市再生機構公共住宅建設工事共通仕様書記載

●国土交通省電気設備工事共通仕様書記載工法

●電気用品安全法許可品＜ＰＳ＞Ｅ

●内線規程ＪＥＡＣ許可品


≪クイックロックのラインアップ≫
<TABLEborder=1><TDrowSpan=2align=center>商品番号<TDrowSpan=2align=center>規格<TDrowSpan=2align=center>パック
入数<TDrowSpan=2align=center>極数<TDcolSpan=3align=center>寸法（ｍｍ）<TDrowSpan=2align=center>認定検査機関<TDrowSpan=2align=center>定格<TDrowSpan=2align=center>適合電線<TDrowSpan=2align=center>色<TDalign=center>タテ<TDalign=center>ヨコ<TDalign=center>タカサ<TDalign=center>00-4843ＱＬＸ２<TDrowSpan=4align=right>５０個<TDalign=center>2<TDrowSpan=3align=center>20.5<TDalign=center>11.6<TDrowSpan=3align=center>9.1<TDrowSpan=6align=center><PS>EJET<TDrowSpan=6align=center>２０Ａ

３００Ｖ<TDrowSpan=6align=center>銅／単線

φ１．６ｍｍ

φ２．０ｍｍ<TDalign=center>赤透明<TDalign=center>00-4844ＱＬＸ３<TDalign=center>3<TDalign=center>16.2<TDalign=center>青透明<TDalign=center>00-4845ＱＬＸ４<TDalign=center>4<TDalign=center>20.8<TDalign=center>黄透明<TDalign=center>00-4290ＱＬＸ５<TDalign=center>5<TDrowSpan=3align=center>20.3<TDalign=center>22.6<TDrowSpan=3align=center>8.9<TDalign=center>橙透明<TDalign=center>00-4291ＱＬＸ６<TDrowSpan=2align=right>２０個<TDalign=center>6<TDalign=center>26.3<TDalign=center>紫透明<TDalign=center>00-4292ＱＬＸ８<TDalign=center>8<TDalign=center>33.7<TDalign=center>緑透明
